修复(去噪与反卷积)

本节简要回顾图像修复:利用噪声/模糊模型和正则化,从退化的观测中按原则恢复清晰图像。

概述

修复将图像恢复问题表述为一个反问题。给定观测模型(如噪声、点扩散函数)和先验/正则化项,我们估计能够最好地解释观测数据的图像。


去噪

去噪在于减少图像中的噪声。 注意,通常无法完全消除噪声。 本节我们首先列出最常见的噪声模型,然后介绍一些去噪方法。

# 配置中文字体以避免 Matplotlib 中文缺字警告
import matplotlib.pyplot as plt

# 按优先级尝试不同的中文字体(同 fourier.ipynb 方法)
plt.rcParams['font.sans-serif'] = [
    'Noto Sans CJK SC', 'Noto Sans CJK JP', 'SimHei',
    'Microsoft YaHei', 'WenQuanYi Micro Hei', 'DejaVu Sans'
]
plt.rcParams['axes.unicode_minus'] = False
# Prepare a base image and noisy variants so downstream cells can run standalone
import numpy as np
import matplotlib.pyplot as plt
from skimage import data
from skimage.util import random_noise

# Load a sample grayscale image
image = data.camera()

# Create noisy versions used in later examples
gaussian_noisy = random_noise(image, mode='gaussian', var=0.05)
poisson_noisy = random_noise(image, mode='poisson')
salt_pepper_noisy = random_noise(image, mode='s&p', amount=0.05)

噪声来源

数字图像中的主要噪声来源是在采集过程中(收集到的光子数量太少、传感器温度……)或在任何传输过程中(无线通信中的回声和大气失真)。在某些情况下,噪声也被用来模拟图像形成数学模型中的不准确性,因为后者与现实相比必然存在差异,就像任何物理模型一样!

噪声本质上是一种随机现象,通过表示其强度分布的概率密度进行建模。

在下文中,我们用 yy 表示观测到的(带噪声的)图像,bb 表示噪声,xx 表示无噪声的图像。

加性高斯白噪声

加性高斯白噪声(AWGN)将观测图像 yy 的每个像素 (m,n)(m,n) 建模为无噪声图像 xx 的像素 (m,n)(m,n) 与噪声 bb 的一个像素之和:

m,ny(m,n)=x(m,n)+b(m,n)\forall\, m,n \quad y(m,n) = x(m,n) + b(m,n)

其中 b(m,n)N(0,σ2)b(m,n) \sim \mathcal{N}(0,\sigma^2)

这个模型很简单,便于计算。它被用于包括摄影在内的大多数应用中。

泊松噪声

泊松噪声(也称散粒噪声)模拟光子在光敏元件上的采集过程。光子的数量是随机的,并取决于光照强度。相应的泊松过程的均值等于光照强度。观测图像 yy 的每个像素 (m,n)(m,n) 的强度为:

m,ny(m,n)P(x(m,n)).\forall\, m,n \qquad y(m,n) \sim \mathcal{P}\big(x(m,n)\big).

该模型用于光子数量较少的采集情况,例如在天文学中。

椒盐噪声

椒盐噪声,也不太诗意地称为脉冲噪声,模拟了饱和或失效的像素(由于光敏元件故障或饱和)。

m,ny(m,n)={xmin概率为pmin,xmax概率为pmax,x(m,n)概率为1 ⁣ ⁣pmin ⁣ ⁣pmax.\forall\, m,n \quad y(m,n) = \begin{cases} x_\mathrm{min} &\text{概率为}\,p_\mathrm{min}, \\ x_\mathrm{max} &\text{概率为}\,p_\mathrm{max}, \\ x(m,n) &\text{概率为}\,1\!-\!p_\mathrm{min}\!-\!p_\mathrm{max}. \end{cases}

其中 xminx_\mathrm{min}xmaxx_\mathrm{max} 是强度的最小值和最大值。

# 用于设置依赖和显示噪声示例的代码块

# 如果尚未安装scikit-image,则安装
try:
    import skimage
except ImportError:
    # %pip install scikit-image
    print("scikit-image not installed. Please install it to run this cell.")

import numpy as np
import matplotlib.pyplot as plt
from skimage import data
from skimage.util import random_noise

# 加载示例图像
image = data.camera()
# --- 向图像添加噪声 ---
# 高斯噪声
gaussian_noisy = random_noise(image, mode='gaussian', var=0.05)
# 泊松噪声
poisson_noisy = random_noise(image, mode='poisson')
# 椒盐噪声
salt_pepper_noisy = random_noise(image, mode='s&p', amount=0.05)
# --- 显示结果 ---
fig, axes = plt.subplots(1, 4, figsize=(20, 5))
ax = axes.ravel()

ax[0].imshow(image, cmap='gray')
ax[0].set_title('原始图像')
ax[0].axis('off')

ax[1].imshow(gaussian_noisy, cmap='gray')
ax[1].set_title('高斯噪声')
ax[1].axis('off')

ax[2].imshow(poisson_noisy, cmap='gray')
ax[2].set_title('泊松噪声')
ax[2].axis('off')

ax[3].imshow(salt_pepper_noisy, cmap='gray')
ax[3].set_title('椒盐噪声')
ax[3].axis('off')

plt.tight_layout()
plt.show()

<Figure size 2000x500 with 4 Axes>

噪声功率

Figure 2 说明了先前噪声在同一图像上的效果。 可以观察到:

  • 对于高斯噪声,整个图像受到同样方式的噪声影响,

  • 对于泊松噪声,较亮的部分比较暗的部分噪声更大,

  • 对于脉冲噪声,只有少数像素被修改,并被替换为黑色或白色像素。

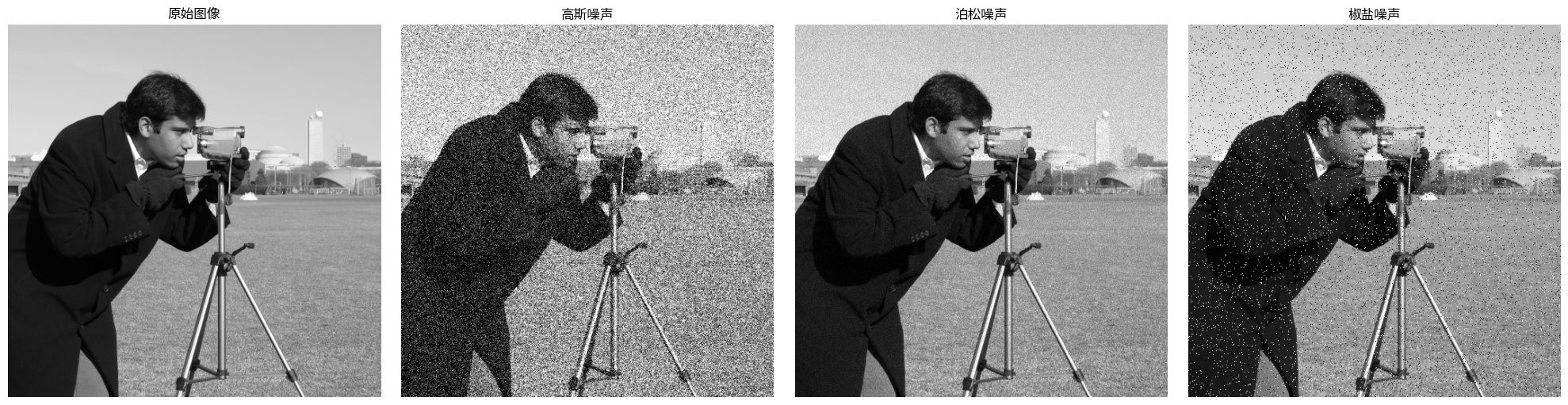

不同类型噪声的示例(功率几乎相同)。

Figure 2:不同类型噪声的示例(功率几乎相同)。

信噪比(SNR)是衡量噪声水平的指标。 它定义为无噪声图像的功率与噪声功率之比, 其中图像 xx 的功率定义为:

Px=1M×Nm,nx(m,n)2P_x = \frac{1}{M \times N} \sum_{m,n} x(m,n)^2

因为SNR通常以对数刻度(单位:分贝)表示,所以它也定义为:

SNR=10log10(m,nx(m,n)2m,nb(m,n)2)\text{SNR} = 10 \log_{10} \left( \frac{\sum_{m,n} x(m,n)^2}{\sum_{m,n} b(m,n)^2} \right)

对于加性噪声,存在另一个度量: 峰值信噪比(PSNR)是无噪声图像的平方动态范围(最大强度与最小强度之差)与噪声功率之比:

PSNR=10log10(Δx  21M×Nm,nb(m,n)2)\text{PSNR} = 10 \log_{10} \left( \frac{\Delta x^{\;2}}{\frac{1}{M \times N} \sum_{m,n} b(m,n)^2} \right)

Figure 3 表示在不同SNR和PSNR下,被加性高斯白噪声污染的同一图像。 如您所见,当SNR或PSNR增加时,噪声会减小!

不同SNR和PSNR下的带噪图像。

Figure 3:不同SNR和PSNR下的带噪图像。

from skimage.metrics import peak_signal_noise_ratio

def signal_to_noise_ratio(true_image, noisy_image):
    """计算信噪比。"""
    # 确保图像为浮点类型以便计算
    true_image = true_image.astype(np.float64)
    noisy_image = noisy_image.astype(np.float64)

    # 计算噪声
    noise = true_image - noisy_image

    # 计算信号和噪声的功率
    signal_power = np.sum(true_image**2)
    noise_power = np.sum(noise**2)

    # 计算信噪比
    if noise_power == 0:
        return float('inf')

    snr = 10 * np.log10(signal_power / noise_power)
    return snr

# --- 计算并打印带噪图像的SNR和PSNR ---
# 注意:scikit-image的random_noise会将图像缩放到[0, 1]或[-1, 1]
# 因此我们需要注意数据范围。我们将使用skimage的PSNR
# 来处理这个问题。对于SNR,我们的自定义函数是合适的。
# 原始图像是uint8,random_noise会将其转换为[0,1]范围内的float64。
image_float = image / 255.0

psnr_gaussian = peak_signal_noise_ratio(image_float, gaussian_noisy)
snr_gaussian = signal_to_noise_ratio(image_float, gaussian_noisy)

# 对于泊松噪声和椒盐噪声,噪声不完全是加性的,但我们仍然可以计算这些指标。
psnr_poisson = peak_signal_noise_ratio(image_float, poisson_noisy)
snr_poisson = signal_to_noise_ratio(image_float, poisson_noisy)

psnr_sp = peak_signal_noise_ratio(image_float, salt_pepper_noisy)
snr_sp = signal_to_noise_ratio(image_float, salt_pepper_noisy)

print(f"高斯噪声 -> SNR: {snr_gaussian:.2f} dB, PSNR: {psnr_gaussian:.2f} dB")
print(f"泊松噪声  -> SNR: {snr_poisson:.2f} dB, PSNR: {psnr_poisson:.2f} dB")
print(f"椒盐噪声      -> SNR: {snr_sp:.2f} dB, PSNR: {psnr_sp:.2f} dB")

高斯噪声 -> SNR: 9.52 dB, PSNR: 14.21 dB
泊松噪声  -> SNR: 22.37 dB, PSNR: 27.06 dB
椒盐噪声      -> SNR: 13.04 dB, PSNR: 17.73 dB

均值滤波器

均值滤波器是一种非常简单的去噪方法。 去噪图像 x^\widehat{x} 的每个像素 (m,n)(m,n) 是带噪图像 yy(m,n)(m,n) 周围像素的平均值:

m,nx^(m,n)=1Vm,n(u,v)Vm,ny(u,v)\forall m,\,n \quad \widehat{x}(m,n) = \frac{1}{|V_{m,n}|} \sum_{(u,v)\in V_{m,n}} y(u,v)

其中

  • Vm,nV_{m,n} 是邻域,即 (m,n)(m,n) 周围的像素集;

  • Vm,n|V_{m,n}| Vm,nV_{m,n} 的基数,即邻域中的像素数。

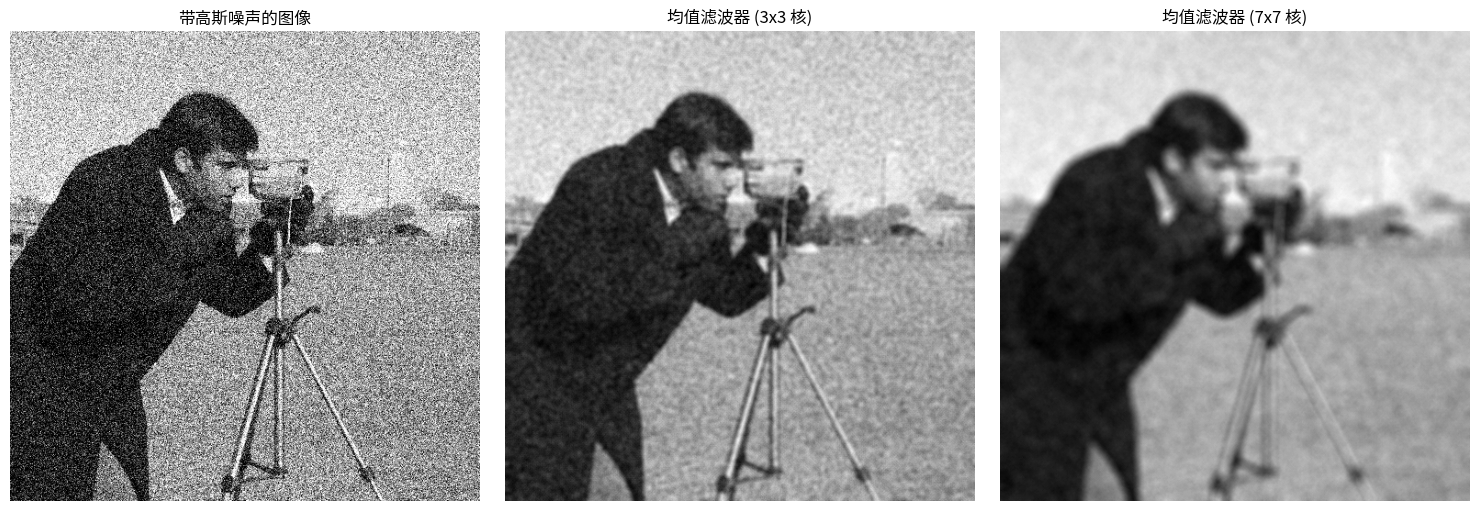

Figure 4 说明了均值滤波器对于不同邻域大小的效果。 如果邻域增大,则噪声减小,但同时图像变得更模糊。

均值滤波器大小的效果。

Figure 4:均值滤波器大小的效果。

均值滤波器可以用卷积积表示。 确实,考虑邻域是大小为 N×NN\times N 像素的正方形的情况, 那么均值滤波器的定义给出:

x^(m,n):=1N2(u,v)Vm,ny(u,v):=u,vg(mu,nv)y(u,v)\widehat{x}(m,n) := \frac{1}{N^2} \sum_{(u,v)\in V_{m,n}} y(u,v) := \sum_{u,v} g(m-u,n-v) y(u,v)

其中

g(u,v)={1/N2ifu{N2,,N2}andv{N2,,N2}0otherwiseg(u,v) = \begin{cases} 1/N^2 &\text{if}\, u\in\left\{-\frac{N}{2},\dots,\frac{N}{2}\right\} \,\text{and}\, v\in\left\{-\frac{N}{2},\dots,\frac{N}{2}\right\} \\ 0 &\text{otherwise} \end{cases}

这个定义可以扩展到任何类型的核 gg! 例如,Figure 5 给出了两种不同核的结果。

两种不同核的均值滤波器。

Figure 5:两种不同核的均值滤波器。

总结:

  • 均值滤波器计算邻域中像素的平均值,

  • 均值滤波器可以写成卷积,

  • 通过平均强度来减少噪声,但图像会变模糊。

from skimage.filters import rank
from skimage.morphology import disk
from skimage.util import img_as_ubyte

# rank 滤波器期望 8-bit 输入;将浮点噪声图转为 uint8
gaussian_noisy_u8 = img_as_ubyte(gaussian_noisy)

# 应用不同核大小的均值滤波器(uint8 输入/输出)
mean_denoised_3 = rank.mean(gaussian_noisy_u8, footprint=disk(3))
mean_denoised_7 = rank.mean(gaussian_noisy_u8, footprint=disk(7))

# --- 显示结果 ---
fig, axes = plt.subplots(1, 3, figsize=(15, 5))
ax = axes.ravel()

ax[0].imshow(gaussian_noisy, cmap='gray')
ax[0].set_title('带高斯噪声的图像')
ax[0].axis('off')

ax[1].imshow(mean_denoised_3, cmap='gray')
ax[1].set_title('均值滤波器 (3x3 核)')
ax[1].axis('off')

ax[2].imshow(mean_denoised_7, cmap='gray')
ax[2].set_title('均值滤波器 (7x7 核)')
ax[2].axis('off')

plt.tight_layout()
plt.show()

# --- 计算并打印去噪图像的PSNR ---
mean3_float = mean_denoised_3.astype(np.float64) / 255.0
mean7_float = mean_denoised_7.astype(np.float64) / 255.0
psnr_mean_3 = peak_signal_noise_ratio(image_float, mean3_float, data_range=1.0)
psnr_mean_7 = peak_signal_noise_ratio(image_float, mean7_float, data_range=1.0)
print(f"PSNR (均值 3x3): {psnr_mean_3:.2f} dB")
print(f"PSNR (均值 7x7): {psnr_mean_7:.2f} dB")

<Figure size 1500x500 with 3 Axes>
PSNR (均值 3x3): 23.27 dB
PSNR (均值 7x7): 21.83 dB

中值滤波器

一组数的中值是集合中的元素 mm, 使得小于 mm 的数和大于 mm 的数一样多。 例如,{1,2,4,8,16}\{1,\,2,\,4,\,8,\,16\} 的中值是 4

中值滤波器定义为:

m,nx^(m,n)=median({y(u,v)(u,v)Vm,n})\forall m,\,n \quad \widehat{x}(m,n) = \mathrm{median}\big(\{y(u,v) \mid (u,v)\in V_{m,n}\}\big)

中值滤波器非常适合用于去除椒盐噪声, 因为它不会像均值滤波器那样使图像模糊。

尽管名为滤波器,但中值滤波器不是一个线性滤波器,因为它不满足线性性质。 因此它不能写成卷积的形式。

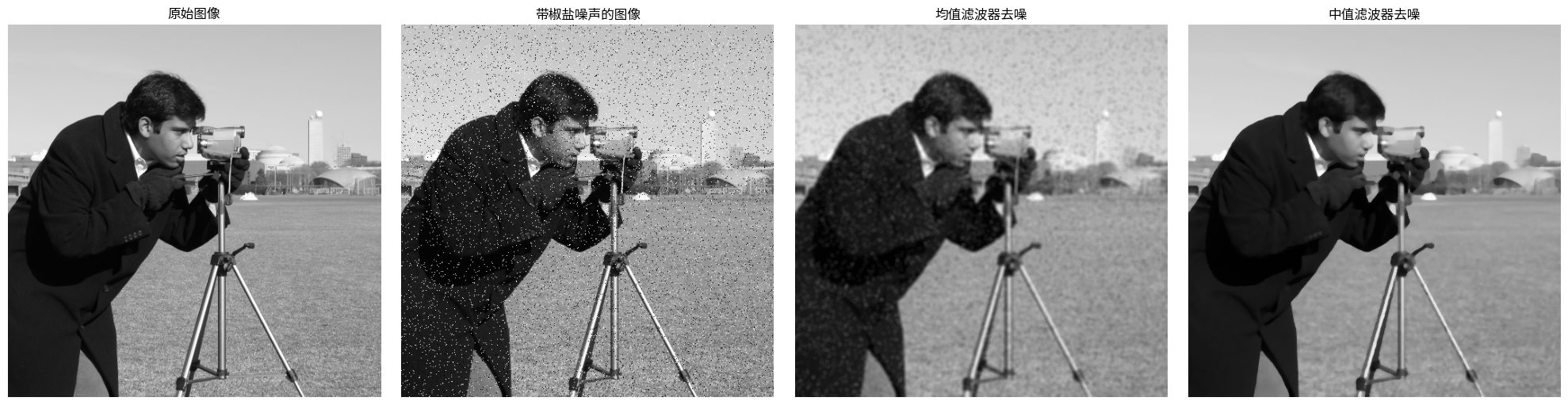

均值滤波器和中值滤波器在椒盐噪声图像上的比较。

Figure 6:均值滤波器和中值滤波器在椒盐噪声图像上的比较。

# --- 比较均值和中值滤波器对椒盐噪声的效果 ---
from skimage.util import img_as_ubyte

# rank.mean 期望 uint8;先将输入转换为 uint8
sp_u8 = img_as_ubyte(salt_pepper_noisy)
mean_denoised_sp = rank.mean(sp_u8, footprint=disk(3))

# 中值滤波器也接受 uint8;保持不变
median_denoised_sp = rank.median(sp_u8, footprint=disk(3))

# --- 显示结果 ---
fig, axes = plt.subplots(1, 4, figsize=(20, 5))
ax = axes.ravel()

ax[0].imshow(image, cmap='gray')
ax[0].set_title('原始图像')
ax[0].axis('off')

ax[1].imshow(salt_pepper_noisy, cmap='gray')
ax[1].set_title('带椒盐噪声的图像')
ax[1].axis('off')

ax[2].imshow(mean_denoised_sp, cmap='gray')
ax[2].set_title('均值滤波器去噪')
ax[2].axis('off')

ax[3].imshow(median_denoised_sp, cmap='gray')
ax[3].set_title('中值滤波器去噪')
ax[3].axis('off')

plt.tight_layout()
plt.show()

# --- 计算并打印去噪图像的PSNR ---
mean_sp_float = mean_denoised_sp.astype(np.float64) / 255.0
median_sp_float = median_denoised_sp.astype(np.float64) / 255.0
psnr_mean_sp = peak_signal_noise_ratio(image_float, mean_sp_float, data_range=1.0)
psnr_median_sp = peak_signal_noise_ratio(image_float, median_sp_float, data_range=1.0)
print(f"PSNR (均值滤波器对椒盐噪声):   {psnr_mean_sp:.2f} dB")
print(f"PSNR (中值滤波器对椒盐噪声): {psnr_median_sp:.2f} dB")

<Figure size 2000x500 with 4 Axes>
PSNR (均值滤波器对椒盐噪声):   25.03 dB
PSNR (中值滤波器对椒盐噪声): 27.63 dB

周期性噪声滤波

周期性噪声的特点是在傅里叶变换中呈现为结构性图案。 这些结构可以通过在傅里叶域中应用一个掩模来消除相应的系数,从而被移除。 去噪后的图像随后通过逆傅里叶变换得到。

对月球照片进行周期性噪声滤波:
图像中的周期性伪影被清除。

Figure 7:对月球照片进行周期性噪声滤波: 图像中的周期性伪影被清除。

from scipy import fftpack

# --- 创建周期性噪声 ---
# 创建一个带周期性噪声的合成图像
rows, cols = image.shape
crow, ccol = rows // 2 , cols // 2
u, v = 30, 50 # 噪声的频率分量

# 创建正弦噪声
noise = np.zeros((rows, cols), dtype=np.float64)
for r in range(rows):
    for c in range(cols):
        noise[r, c] = 20 * (np.sin(2 * np.pi * u * r / rows) + np.sin(2 * np.pi * v * c / cols))

# 将噪声添加到图像中
periodic_noisy = np.clip(image_float + noise / 255.0, 0, 1)

# --- 傅里叶变换与滤波 ---
# 计算傅里叶变换
f_transform = fftpack.fft2(periodic_noisy)
f_shift = fftpack.fftshift(f_transform)
magnitude_spectrum = 20 * np.log(np.abs(f_shift))

# 创建一个掩模以移除周期性噪声
mask = np.ones_like(f_shift, dtype=bool)
# 噪声尖峰以水平和垂直轴为中心呈对称分布,因此我们将它们掩蔽掉
mask[crow - u - 2 : crow - u + 2, ccol - 2 : ccol + 2] = False
mask[crow + u - 2 : crow + u + 2, ccol - 2 : ccol + 2] = False
mask[crow - 2 : crow + 2, ccol - v - 2 : ccol - v + 2] = False
mask[crow - 2 : crow + 2, ccol + v - 2 : ccol + v + 2] = False

# 应用掩模
f_shift_filtered = f_shift * mask
magnitude_spectrum_filtered = 20 * np.log(np.abs(f_shift_filtered) + 1) # 加1以避免log(0)

# --- 逆傅里叶变换 ---
f_ishift = fftpack.ifftshift(f_shift_filtered)
image_filtered = fftpack.ifft2(f_ishift)
image_filtered = np.abs(image_filtered)


# --- 显示结果 ---
fig, axes = plt.subplots(2, 2, figsize=(10, 10))
ax = axes.ravel()

ax[0].imshow(periodic_noisy, cmap='gray')
ax[0].set_title('带周期性噪声的图像')
ax[0].axis('off')

ax[1].imshow(magnitude_spectrum, cmap='gray')
ax[1].set_title('幅度谱')
ax[1].axis('off')

ax[2].imshow(magnitude_spectrum_filtered, cmap='gray')
ax[2].set_title('滤波后的幅度谱')
ax[2].axis('off')

ax[3].imshow(image_filtered, cmap='gray')
ax[3].set_title('去噪后的图像')
ax[3].axis('off')

plt.tight_layout()
plt.show()

<Figure size 1000x1000 with 4 Axes>

TV正则化

从某种角度看,去噪的目标是获得一个图像 x^\widehat{x}, 它不仅像素间的强度变化小,而且接近观测值 yy。 TV正则化(total variation) [Rudin et al. 1992, Chambolle 2004] 是一种去噪方法,它通过数学函数(即所谓的“准则”)来描述这两个目标。

  • 希望去噪图像 x^\widehat{x} 接近观测值 yy 的愿望,产生了一个“数据拟合”准则, 该准则衡量 xxyy 之间的差异。 一个经典的选择是最小二乘准则:

    E(x,y)=m,n(y(m,n)x(m,n))2E(x,y) = \sum_{m,n} \left(y(m,n)-x(m,n)\right)^2

    确实,为了使 EE 减小,我们必须找到一个接近 yy 的图像 xx

  • 希望图像强度变化小的愿望,产生了一个“正则化”准则, 该准则衡量 xx 的相邻像素之间的差异。 一个简单的选择是“总变分”:

    R(x)=m,nx(m+1,n)x(m,n)+m,nx(m,n+1)x(m,n)R(x) = \sum_{m,n} \left|x(m+1,n)-x(m,n)\right| + \sum_{m,n} \left|x(m,n+1)-x(m,n)\right|

    因此,为了使 RR 减小,无论是行还是列,两个连续像素之间的差异都必须很小。 这意味着图像 xx 的强度几乎是恒定的。

目标是找到一个既能最小化数据拟合又能最小化正则化的图像 xx。 在数学上,我们寻找最小化 E(x,y)+λR(x)E(x,y) + \lambda R(x) 的图像 xx, 其中 λ\lambda 是“正则化参数”, 用于调整两个准则之间的权衡。 λ\lambda 的值由用户选择。 在数学上,我们写成:

x^=argminxE(x,y)+λR(x)\widehat{x} = \arg\min_x E(x,y) + \lambda R(x)

这变成了一个优化问题,有大量的算法可以最小化 E(x,y)+λR(x)E(x,y) + \lambda R(x)

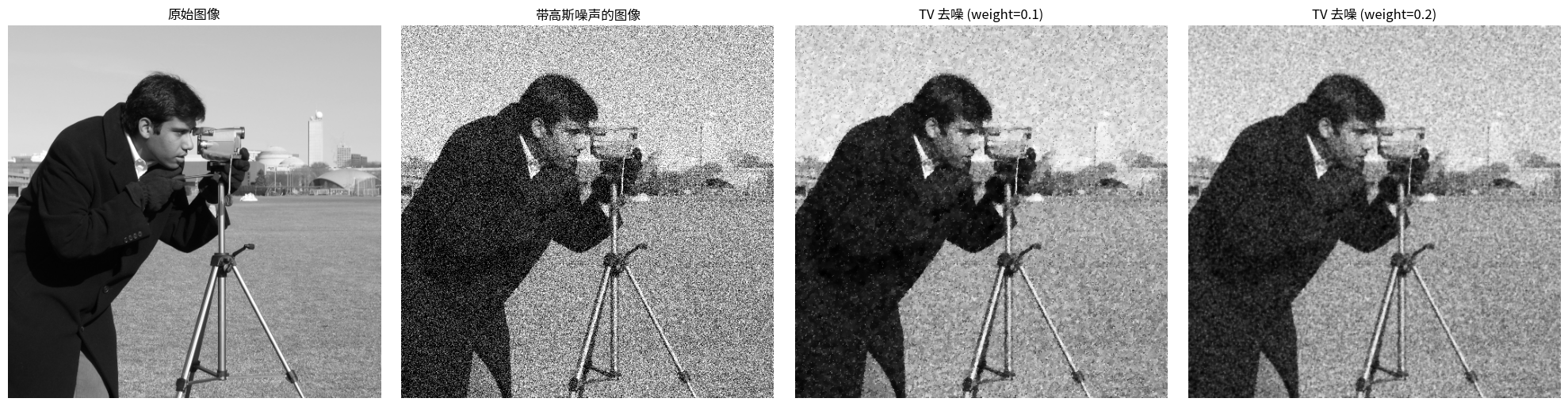

使用TV正则化去噪,对应两个不同的 \lambda 值。

Figure 8:使用TV正则化去噪,对应两个不同的 λ\lambda 值。

from skimage.restoration import denoise_tv_chambolle

# --- 应用总变分 (TV) 去噪 ---
# 我们使用带高斯噪声的图像作为输入
tv_denoised_low = denoise_tv_chambolle(gaussian_noisy, weight=0.1)
tv_denoised_high = denoise_tv_chambolle(gaussian_noisy, weight=0.2)


# --- 显示结果 ---
fig, axes = plt.subplots(1, 4, figsize=(20, 5))
ax = axes.ravel()

ax[0].imshow(image, cmap='gray')
ax[0].set_title('原始图像')
ax[0].axis('off')

ax[1].imshow(gaussian_noisy, cmap='gray')
ax[1].set_title('带高斯噪声的图像')
ax[1].axis('off')

ax[2].imshow(tv_denoised_low, cmap='gray')
ax[2].set_title('TV 去噪 (weight=0.1)')
ax[2].axis('off')

ax[3].imshow(tv_denoised_high, cmap='gray')
ax[3].set_title('TV 去噪 (weight=0.2)')
ax[3].axis('off')

plt.tight_layout()
plt.show()

# --- 计算并打印去噪后图像的PSNR ---
psnr_tv_low = peak_signal_noise_ratio(image_float, tv_denoised_low)
psnr_tv_high = peak_signal_noise_ratio(image_float, tv_denoised_high)
print(f"PSNR (TV 去噪, weight=0.1): {psnr_tv_low:.2f} dB")
print(f"PSNR (TV 去噪, weight=0.2): {psnr_tv_high:.2f} dB")

<Figure size 2000x500 with 4 Axes>
PSNR (TV 去噪, weight=0.1): 22.21 dB
PSNR (TV 去噪, weight=0.2): 22.54 dB

反卷积

通常,由视觉系统采集的图像会受到退化,这种退化可以建模为卷积。 例如,一些图像呈现出相机抖动效果(Figure 9) 或由于对焦不良导致的模糊(Figure 10)。 反卷积的目标是消除卷积的影响。

运动模糊的一个例子(由相机拍摄的布达佩斯议会大厦)。

Figure 9:运动模糊的一个例子(由相机拍摄的布达佩斯议会大厦)。

哈勃望远镜在1996年拍摄的木卫三(Ganymede)。

Figure 10:哈勃望远镜在1996年拍摄的木卫三(Ganymede)。

退化现象的模型如Figure 11所示: 观测图像 yy 受到与PSF hh 的卷积以及可能的噪声 bb(假设为加性噪声)的退化。

y=hx+by = h*x + b

从观测图像 yy 估计原始图像 x^\widehat{x} 的过程称为反卷积。这是一个经典的 反问题

作为反问题的反卷积。

Figure 11:作为反问题的反卷积。

挑战在于卷积和加性噪声都破坏了原始信号。恢复 xx 的难度在很大程度上取决于我们已知的信息:

  1. 非盲反卷积:我们假设PSF hh 是已知的。

    • 如果 没有噪声 (b=0b=0),问题简化为 y=hxy = h*x。理论上,我们可以通过“反转”卷积来恢复 xx。这就是 逆滤波器 背后的原理。

    • 如果 存在噪声 (b0b \neq 0),简单地反转卷积会急剧放大噪声,导致结果很差。这需要更复杂的方法,如 维纳滤波器,它在去模糊和噪声抑制之间取得平衡。

  2. 盲反卷积:这是最具挑战性的情况,原始图像 xx 和 PSF hh 都是未知的。这超出了我们当前的讨论范围,但它是一个活跃的研究领域。

在接下来的部分中,我们将专注于非盲反卷积,假设PSF hh 是已知的或可以被估计,并且我们有一个噪声模型。

逆滤波器

逆滤波器是最简单的反卷积方法。 由于退化模型为 y=hx+by = h*x + b,该方程在傅里叶域中变为:

Y=HX+BY = HX + B

因此我们可以写出:

X=YBH.X = \frac{Y-B}{H}.

我们通过计算前一个表达式的逆傅里叶变换来得到 xx

x=F1[YBH].x = \mathcal{F}^{-1} \left[ \frac{Y-B}{H} \right].

由于噪声(及其频谱 BB)是未知的, 我们可以通过在前一个表达式中将 BB 置零来近似 xx, 从而得到反卷积图像:

x^=F1[YH]\widehat{x} = \mathcal{F}^{-1} \left[ \frac{Y}{H} \right]

逆滤波器应用于图像的结果在 Figure 12 中给出。 结果是不可用的,然而观察到的图像模糊很小,噪声也很少!

逆滤波器的结果。

Figure 12:逆滤波器的结果。

逆滤波器的灾难性结果是由于假设噪声为零。 确实,根据 x^\widehat{x} 的定义并考虑 Y=HX+BY = HX + B,则:

x^:=F1[YH]:=F1[X+BH]:=x+F1[BH]\widehat{x} := \mathcal{F}^{-1} \left[ \frac{Y}{H} \right] := \mathcal{F}^{-1} \left[ X + \frac{B}{H} \right] := x + \mathcal{F}^{-1} \left[ \frac{B}{H} \right]

因此,反卷积图像 x^\widehat{x} 对应于 xx 加上一个附加项,即 B/HB/H 的逆傅里叶变换。 PSF HH 通常是一个低通滤波器,因此对于高频 (m,n)(m,n)H(m,n)H(m,n) 的值趋于 0。 因为 HH 在分母中,这会急剧放大噪声的高频, 然后 B/HB/H 项很快就主导了 XX。 这解释了 Figure 12 的结果。

一个解决方案是只考虑 Y/HY/H 的低频部分。 这相当于在计算逆傅里叶变换之前,通过将高频置零来截断逆滤波器的结果。 反卷积的结果变得可以接受得多,如 Figure 13 所示, 尽管结果仍然远非完美(物体周围存在许多强度变化,例如树干)...

截断逆滤波器在噪声很小的情况下的结果。

Figure 13:截断逆滤波器在噪声很小的情况下的结果。

维纳滤波器

维纳滤波器,记为 gg(其傅里叶变换为 GG),应用于观测值 yy 使得:

x^=gyX^=GY.\widehat{x} = g * y \qquad\Leftrightarrow\qquad \widehat{X} = GY.

该滤波器是在统计框架下建立的:图像 xx 和噪声 bb 被视为随机变量。 它们也被假定为统计上独立的。 因此,观测值 yy 和估计值 x^\widehat{x} 也是随机变量。

为简单起见,计算在傅里叶域中进行(因为卷积变为乘法)。 维纳滤波器的目标是找到最接近 X=F[x]X = \mathcal{F}[x] 的图像 X^=F[x^]\widehat{X} = \mathcal{F}[\widehat{x}], 在均方误差 MSE=E[(X^X)2]\mathrm{MSE} = \mathbb{E}\left[(\widehat{X}-X)^2\right] 的意义上。 因此:

MSE=E[(X^X)2]=E[(GYX)2]=E[(G(HX+B)X)2]=E[((GHI)X+GB)2]\begin{align} \mathrm{MSE} &= \mathbb{E}\left[(\widehat{X}-X)^2\right] \\ &= \mathbb{E}\left[(GY-X)^2\right] \\ &= \mathbb{E}\left[\big(G(HX+B)-X\big)^2\right] \\ &= \mathbb{E}\left[\big((GH-I)X+GB\big)^2\right] \end{align}

其中 II 是一个全为1的图像。 所以:

MSE=E[(GH1)(GH1)XX+(GH1)GXB+G(GH1)BX+GGBB]\mathrm{MSE} = \mathbb{E}\Big[ (GH-1)^*(GH-1)X^*X + (GH-1)^*GX^*B + G^*(GH-1)B^*X + G^*GB^*B \Big]

其中 \cdot^* 表示变量的共轭。 由于期望 E\mathbb{E} 是线性的,并且只有 XXBB 是随机变量, 我们可以将前一个表达式分解为四个项:

MSE=(GHI)(GHI)E[XX]+(GHI)GE[XB]+G(GHI)E[BX]+GGE[BB].\begin{align} \mathrm{MSE} &= (GH-I)^*(GH-I) \,\mathbb{E}\big[X^*X\big]\\ &\quad + (GH-I)^*G \,\mathbb{E}\big[X^*B\big]\\ &\quad + G^*(GH-I) \,\mathbb{E}\big[B^*X\big]\\ &\quad + G^*G \,\mathbb{E}\big[B^*B\big]. \end{align}

由于 XXBB 是独立的,协方差 E[XB]\mathbb{E}\big[X^*B\big]E[BX]\mathbb{E}\big[B^*X\big] 为零。 此外,E[XX]\mathbb{E}\big[X^*X\big]E[BB]\mathbb{E}\big[B^*B\big] 是功率谱密度,分别记为 SxS_xSbS_b (功率谱密度是傅里叶变换模的平方的期望)。 所以均方误差简化为:

MSE=(GH1)(GH1)Sx+GGSb\mathrm{MSE} = (GH-1)^*(GH-1) S_x + G^*G S_b

我们寻找最小化MSE的滤波器 GG,或者等价地,使MSE的导数等于零:

MSEG=(GH1)HSx+GSb=0GHHSxHSx+GSb=0G(HHSx+Sb)=HSxG=HSxHHSx+SbG=HSxHHSx+SbG=HSxH2Sx+Sb\begin{align} \frac{\partial \mathrm{MSE}}{\partial G} &= (GH-1)^*H S_x + G^* S_b = 0 \\ \Leftrightarrow\quad G^*H^*H S_x - H S_x + G^* S_b &= 0 \\ \Leftrightarrow\quad G^* ( H^*H S_x + S_b) &= H S_x \\ \Leftrightarrow\quad G^* &= \frac{H S_x}{H^*H S_x + S_b} \\ \Leftrightarrow\quad G &= \frac{H^* S_x}{H^*H S_x + S_b} \\ \Leftrightarrow\quad G &= \frac{H^* S_x}{|H|^2 S_x + S_b} \end{align}

我们得到了维纳滤波器 GG 的表达式! 最后,反卷积图像是 GYGY 的逆傅里叶变换:

x^=F1[HSxH2Sx+SbY]\widehat{x} = \mathcal{F}^{-1} \Bigg[\frac{H^* S_x}{|H|^2 S_x + S_b} Y \Bigg]

我们可以认为功率谱密度 SxS_xSbS_b 是常数 (对于 SbS_b,需要假设是白噪声)。 因此,维纳滤波器的表达式可以写成

x^=F1[HH2+Sb/SxY]\widehat{x} = \mathcal{F}^{-1} \Bigg[ \frac{H^*}{|H|^2 + S_b/S_x} Y \Bigg]

Sb/SxS_b/S_x 项被一个常数 KK 代替,它成为该方法的参数,由用户设置。

两点说明:

  • HH 趋于零时(通常在高频), 不再出现像逆滤波器那样的噪声放大问题, 因为滤波器趋于0,

  • 此外,如果图像中没有噪声,则 Sb=0S_b = 0,维纳滤波器变回逆滤波器:

    x^=F1[HH2Y]=F1[YH]\widehat{x} = \mathcal{F}^{-1} \Bigg[ \frac{H^*}{|H|^2} Y \Bigg] = \mathcal{F}^{-1} \Bigg[ \frac{Y}{H} \Bigg]

维纳滤波器的结果在 Figure 14 中展示: 它明显优于逆滤波器,甚至是其截断版本!

维纳滤波器的结果
(\lambda 被设置为使得估计在MSE方面是最佳的)。

Figure 14:维纳滤波器的结果 (λ\lambda 被设置为使得估计在MSE方面是最佳的)。

import numpy as np
import matplotlib.pyplot as plt

# ====================== 主脚本 ======================

def main():
    """
    主函数,用于运行图像恢复流程。
    它会加载一张图像,应用不同程度的运动模糊和噪声,
    然后尝试使用逆滤波器和维纳滤波器恢复图像。
    最后,它会计算并显示性能指标(MSE, PSNR, SSIM),
    并展示处理后的图像。
    """
    # ---------- 1. 加载并准备图像 ----------
    try:
        # 使用在前一个notebook单元格中预加载的'image'变量。
        img = image
        img = np.array(img, dtype=np.float64)
    except NameError:
        print("未找到图像'image'!请确保它已在前一个单元格中加载。")
        return
    except Exception as e:
        print(f"加载图像时发生错误: {e}")
        return

    # ---------- 2. 转换为灰度图并归一化 ----------
    # 如果图像是彩色的(3个维度),则使用标准的亮度公式将其转换为灰度图。
    if img.ndim == 3:
        R, G, B = img[:, :, 0], img[:, :, 1], img[:, :, 2]
        I = 0.2989 * R + 0.5870 * G + 0.1140 * B
    else:
        I = img
    # 将图像强度归一化到[0, 1]范围,以便进行一致的处理。
    I = (I - I.min()) / (I.max() - I.min())
    M, N = I.shape

    # ---------- 3. 定义测试用例 ----------
    # 定义了四种场景,用于在不同的模糊(L: 运动长度)和噪声(noise_sigma)
    # 条件下测试恢复算法。
    cases = [
        {"name": "低噪声, 低模糊",  "L": 5,  "theta": 30, "noise_sigma": 0.003},
        {"name": "低噪声, 高模糊", "L": 25, "theta": 30, "noise_sigma": 0.003},
        {"name": "高噪声, 低模糊", "L": 5,  "theta": 30, "noise_sigma": 0.02},
        {"name": "高噪声, 高模糊","L": 25, "theta": 30, "noise_sigma": 0.02},
    ]

    # ---------- 4. 处理每一种情况 ----------
    results = []  # 存储用于最终报告的指标。
    plt.figure(figsize=(15, 12))
    plot_idx = 1

    for case in cases:
        # --- a. 为当前情况设置参数 ---
        L = case["L"]                # 运动模糊的长度
        theta = case["theta"]            # 运动模糊的角度
        noise_sigma = case["noise_sigma"]  # 高斯噪声的标准差
        inv_eps = 1e-3               # 用于正则化逆滤波器的Epsilon

        # 估算维纳滤波器的噪声信号功率比(K)。
        img_var = np.var(I)
        noise_var = noise_sigma ** 2
        K = noise_var / max(img_var, 1e-10) # 避免对平坦图像做除零操作

        # --- b. 创建运动模糊传递函数 H ---
        # H_c 是运动模糊的中心化频率响应。
        H_c = motion_H(M, N, L, theta)
        # H 经过移位以与numpy的FFT兼容,后者期望零频分量位于角落。
        H = np.fft.ifftshift(H_c)

        # --- c. 应用模糊并添加噪声 ---
        F = np.fft.fft2(I)      # 原始图像的FFT
        G_clean = H * F         # 在频域中应用模糊
        g_clean = np.real(np.fft.ifft2(G_clean)) # 空间域中的模糊图像
        # 向模糊图像添加合成的高斯噪声。
        g = g_clean + noise_sigma * np.random.randn(M, N)

        # --- d. 使用逆滤波器进行恢复 ---
        G = np.fft.fft2(g)      # 退化图像的FFT
        Fhat_inv = inverse_filter(G, H, inv_eps) # 应用逆滤波器
        I_inv = np.real(np.fft.ifft2(Fhat_inv))   # 转换回空间域
        I_inv = np.clip(I_inv, 0, 1)          # 将值裁剪到有效的[0, 1]范围

        # --- e. 使用维纳滤波器进行恢复 ---
        Fhat_wiener = wiener_filter(G, H, K)    # 应用维纳滤波器
        I_wiener = np.real(np.fft.ifft2(Fhat_wiener)) # 转换回空间域
        I_wiener = np.clip(I_wiener, 0, 1)       # 将值裁剪到有效的[0, 1]范围

        # --- f. 计算性能指标 ---
        # 将原始图像与退化和恢复后的版本进行比较。
        mse_blur = mse(I, g)
        mse_inv = mse(I, I_inv)
        mse_wiener = mse(I, I_wiener)

        psnr_blur = psnr(I, g)
        psnr_inv = psnr(I, I_inv)
        psnr_wiener = psnr(I, I_wiener)

        ssim_blur = ssim_manual(I, g)
        ssim_inv = ssim_manual(I, I_inv)
        ssim_wiener = ssim_manual(I, I_wiener)

        # 存储此案例的所有指标。
        results.append({
            "case": case["name"],
            "mse_blur": mse_blur, "psnr_blur": psnr_blur, "ssim_blur": ssim_blur,
            "mse_inv": mse_inv, "psnr_inv": psnr_inv, "ssim_inv": ssim_inv,
            "mse_wiener": mse_wiener, "psnr_wiener": psnr_wiener, "ssim_wiener": ssim_wiener
        })

        # --- g. 绘制结果以进行视觉比较 ---
        # 对于每种情况,显示:退化图像、逆滤波器结果、维纳滤波器结果。
        plt.subplot(4, 3, plot_idx); plt.imshow(g, cmap='gray', vmin=0, vmax=1)
        plt.title(f"{case['name']}\n模糊+噪声"); plt.axis('off')
        plt.subplot(4, 3, plot_idx+1); plt.imshow(I_inv, cmap='gray', vmin=0, vmax=1)
        plt.title("逆滤波器"); plt.axis('off')
        plt.subplot(4, 3, plot_idx+2); plt.imshow(I_wiener, cmap='gray', vmin=0, vmax=1)
        plt.title("维纳滤波器"); plt.axis('off')
        plot_idx += 3

    plt.tight_layout()
    plt.show()

    # ---------- 5. 以表格形式打印量化指标 ----------
    print("\n" + "=" * 80)
    print(" 所有四种情况的恢复性能指标 ")
    print("=" * 80)
    print(f"\n{'情况':<28}{'方法':<18}{'MSE':<12}{'PSNR(dB)':<12}{'SSIM':<10}")
    print("-" * 80)
    for r in results:
        print(f"{r['case']:<28}{'模糊+噪声':<18}{r['mse_blur']:<12.5f}{r['psnr_blur']:<12.3f}{r['ssim_blur']:<10.4f}")
        print(f"{'':<28}{'逆滤波器':<18}{r['mse_inv']:<12.5f}{r['psnr_inv']:<12.3f}{r['ssim_inv']:<10.4f}")
        print(f"{'':<28}{'维纳滤波器':<18}{r['mse_wiener']:<12.5f}{r['psnr_wiener']:<12.3f}{r['ssim_wiener']:<10.4f}")
        print("-" * 80)


# ====================== 辅助函数 ======================

def motion_H(M, N, L, theta):
    """
    计算线性运动模糊滤波器的频率响应。
    参数:
        M, N (int): 图像的尺寸。
        L (float): 运动模糊的长度(以像素为单位)。
        theta (float): 运动的角度(以度为单位)。
    返回:
        H_c (ndarray): 运动模糊的中心化二维频率响应。
    """
    a = L * np.cos(np.deg2rad(theta))
    b = L * np.sin(np.deg2rad(theta))
    # 创建一个中心化的频率网格。
    U, V = freqgrid_centered(M, N)
    P = a * U + b * V
    # 使用sinc函数作为运动模糊模型。
    S = np.ones_like(P)
    nz = P != 0 # 避免在原点处除以零。
    S[nz] = np.sin(np.pi * P[nz]) / (np.pi * P[nz])
    # 包括相移。
    H_c = S * np.exp(-1j * np.pi * P)
    return H_c

def freqgrid_centered(M, N):
    """
    生成一个二维中心化频率网格。
    网格范围从-0.5到0.5。
    参数:
        M, N (int): 网格的尺寸。
    返回:
        U, V (ndarray): 代表频率坐标的二维数组。
    """
    u = np.arange(-M//2, M//2) / M
    v = np.arange(-N//2, N//2) / N
    V, U = np.meshgrid(v, u)
    return U, V

def inverse_filter(G, H, eps):
    """
    应用正则化的逆滤波器。
    F_hat = G / H,但避免了H中的小值导致的除法问题。
    参数:
        G (ndarray): 退化图像的FFT。
        H (ndarray): 退化(模糊)的传递函数。
        eps (float): 防止除以零的阈值。
    返回:
        Fhat (ndarray): 估计的恢复图像的FFT。
    """
    Fhat = np.zeros_like(G)
    # 仅在H的幅度大于阈值的地方进行除法。
    mask = np.abs(H) > eps
    Fhat[mask] = G[mask] / H[mask]
    return Fhat

def wiener_filter(G, H, K):
    """
    应用简化的维纳滤波器。
    F_hat = (H* / (|H|^2 + K)) * G
    参数:
        G (ndarray): 退化图像的FFT。
        H (ndarray): 退化(模糊)的传递函数。
        K (float): 估计的噪声信号功率比。
    返回:
        Fhat (ndarray): 估计的恢复图像的FFT。
    """
    # 频域中维纳滤波器的公式。
    denom = np.abs(H)**2 + K
    W = np.conj(H) / denom
    Fhat = W * G
    return Fhat

# ---------- 指标 ----------
def mse(I1, I2):
    """计算两幅图像之间的均方误差。"""
    return np.mean((I1.astype(np.float64) - I2.astype(np.float64)) ** 2)

def psnr(I1, I2):
    """计算两幅图像之间的峰值信噪比。"""
    m = mse(I1, I2)
    if m == 0:
        return float('inf')
    # 假设像素值归一化到[0, 1]范围。
    return 10 * np.log10(1.0 / m)

def ssim_manual(X, Y):
    """
    计算两幅图像之间的结构相似性指数(SSIM)。
    这个简化版本使用全局统计数据。
    """
    # 用于稳定分母较弱的除法的常数。
    C1, C2 = 0.01**2, 0.03**2

    # 图像的均值、方差和协方差。
    mu_x = np.mean(X)
    mu_y = np.mean(Y)
    sigma_x = np.var(X)
    sigma_y = np.var(Y)
    sigma_xy = np.mean((X - mu_x) * (Y - mu_y))

    # SSIM 公式。
    numerator = (2 * mu_x * mu_y + C1) * (2 * sigma_xy + C2)
    denominator = (mu_x**2 + mu_y**2 + C1) * (sigma_x + sigma_y + C2)
    return numerator / denominator

# ====================== 运行 ======================
# 该脚本设计为在Jupyter环境中运行,其中'main()'被显式调用。
if __name__ == "__main__":
    main()

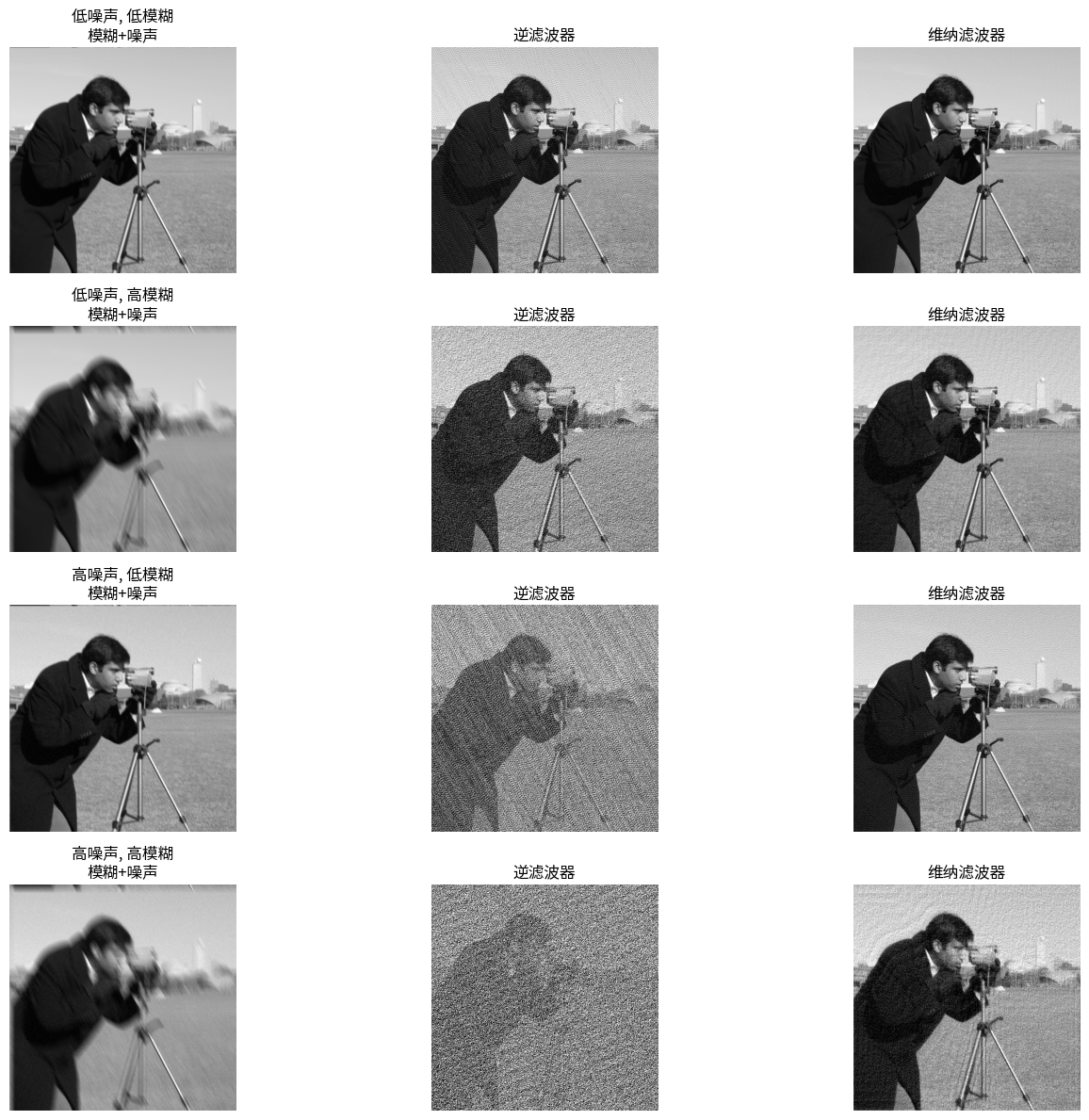

<Figure size 1500x1200 with 12 Axes>

================================================================================
 所有四种情况的恢复性能指标
================================================================================

情况                          方法                MSE         PSNR(dB)    SSIM
--------------------------------------------------------------------------------
低噪声, 低模糊                    模糊+噪声             0.00529     22.767      0.9680
                            逆滤波器              0.01882     17.255      0.8945
                            维纳滤波器             0.00159     27.999      0.9906
--------------------------------------------------------------------------------
低噪声, 高模糊                    模糊+噪声             0.01702     17.691      0.8922
                            逆滤波器              0.07051     11.518      0.6543
                            维纳滤波器             0.00691     21.606      0.9597
--------------------------------------------------------------------------------
高噪声, 低模糊                    模糊+噪声             0.00568     22.456      0.9657
                            逆滤波器              0.20589     6.864       0.2393
                            维纳滤波器             0.00797     20.988      0.9535
--------------------------------------------------------------------------------
高噪声, 高模糊                    模糊+噪声             0.01739     17.596      0.8901
                            逆滤波器              0.27327     5.634       0.1019
                            维纳滤波器             0.01092     19.616      0.9356
--------------------------------------------------------------------------------

结论

噪声模型催生了简单的滤波器(均值/中值)和变分去噪(TV)。对于模糊,反卷积需要一个PSF;维纳滤波是超越朴素反演的稳健基线。

参考文献

  • A. Buades, B. Coll, J.-M. Morel, “A non-local algorithm for image denoising”, CVPR, 2005.

  • A. Chambolle, “An Algorithm for Total Variation Minimization and Applications”, Journal of Mathematical Imaging and Vision, vol. 20, p. 89--97, 2004.

  • L.B. Lucy, “An iterative technique for the rectification of observed distributions”, Astronomical Journal, vol. 79, no 6, p. 745--754, 1974.

  • W.H. Richardson, “Bayesian-based iterative method of image restoration”, Journal of the Optical Society of America, vol. 62, no 1, p. 55--59, 1972.

  • L.I. Rudin, S. Osher, E. Fatemi, “Nonlinear total variation based noise removal algorithms”, Physica D, vol. 60, no. 1--4, p. 259--268, 1992.

🤖
