数学形态学 - 计算机视觉算法与实践-从入门到精通

数学形态学汇集了基于集合论、格论和拓扑学的几种技术。它最初专门用于二值图像，但现在已扩展到灰度图像。在本课程中，我们将演示限制在二值图像上，因此我们认为图像中的对象定义了一个像素集合。

集合运算¶

考虑以下两个集合 $A$ 和 $B$ ：

集合 $A$ ：

集合 $B$ ：

然后我们有以下运算。

补集

并集

交集

差集

$A$ 的补集记作 $A^\mathrm{c}$ ，是不在 $A$ 中的像素集合：

A^\mathrm{c} = \{p \notin A \}

(1)

import numpy as np
import matplotlib.pyplot as plt

# 定义两个二值图像（集合A和B）
A = np.array([
    [0, 0, 0, 0, 0, 0, 0, 0],
    [0, 1, 1, 1, 1, 1, 0, 0],
    [0, 1, 1, 1, 1, 1, 0, 0],
    [0, 1, 1, 0, 0, 1, 0, 0],
    [0, 1, 1, 0, 0, 1, 0, 0],
    [0, 1, 1, 1, 1, 1, 0, 0],
    [0, 1, 1, 1, 1, 1, 0, 0],
    [0, 0, 0, 0, 0, 0, 0, 0]
], dtype=bool)

B = np.array([
    [0, 0, 0, 0, 0, 0, 0, 0],
    [0, 0, 0, 1, 1, 0, 0, 0],
    [0, 0, 0, 1, 1, 0, 0, 0],
    [0, 1, 1, 1, 1, 1, 1, 0],
    [0, 1, 1, 1, 1, 1, 1, 0],
    [0, 0, 0, 1, 1, 0, 0, 0],
    [0, 0, 0, 1, 1, 0, 0, 0],
    [0, 0, 0, 0, 0, 0, 0, 0]
], dtype=bool)

# 执行集合运算
complement_A = ~A
union_AB = A | B
intersection_AB = A & B
difference_AB = A & (~B)

# 绘图
fig, axes = plt.subplots(2, 3, figsize=(12, 8))
ax = axes.ravel()
ax[0].imshow(A, cmap='gray_r', interpolation='nearest')
ax[0].set_title('集合 A')
ax[1].imshow(B, cmap='gray_r', interpolation='nearest')
ax[1].set_title('集合 B')
ax[2].imshow(complement_A, cmap='gray_r', interpolation='nearest')
ax[2].set_title('A的补集 (A^c)')
ax[3].imshow(union_AB, cmap='gray_r', interpolation='nearest')
ax[3].set_title('并集 (A U B)')
ax[4].imshow(intersection_AB, cmap='gray_r', interpolation='nearest')
ax[4].set_title('交集 (A ∩ B)')
ax[5].imshow(difference_AB, cmap='gray_r', interpolation='nearest')
ax[5].set_title('差集 (A \ B)')

for a in ax:
    a.axis('off')
plt.tight_layout()
plt.show()

结构元素¶

所有形态学算子都使用结构元素（SE），也称为核。结构元素是一个小的二值图像——一个形状——用来探测主图像。它定义了每个操作要考虑的像素邻域。

结构元素 $E$ 是一个具有定义原点（或锚点）的像素集合。原点是结构元素上用于在图像上定位的点。虽然原点通常是结构元素的中心，但它可以是SE前景区域内甚至外部的任何像素。这允许在形态学操作中进行偏移。在下面的文本中，我们用 $E_c$ 表示原点位于主图像中像素 $c$ 处的结构元素。

结构元素的大小和形状至关重要，因为它们决定了形态学操作的效果。常见的形状包括正方形、圆盘和十字形。结构元素的选择应该以图像中对象的几何形状为指导。例如，圆形SE可能用于查找圆孔，而线性SE可能用于查找水平线。

from skimage.morphology import square, disk, star
import matplotlib.pyplot as plt

# 创建不同的结构元素
se_square = square(5)
se_disk = disk(3)
se_star = star(4)

# 绘图
fig, axes = plt.subplots(1, 3, figsize=(10, 5))
ax = axes.ravel()

ax[0].imshow(se_square, cmap='gray_r', interpolation='nearest')
ax[0].set_title('正方形SE (5x5)')

ax[1].imshow(se_disk, cmap='gray_r', interpolation='nearest')
ax[1].set_title('圆形SE (半径 3)')

ax[2].imshow(se_star, cmap='gray_r', interpolation='nearest')
ax[2].set_title('星形SE (半径 4)')

for a in ax:
    a.axis('off')

plt.show()

基本运算¶

膨胀¶

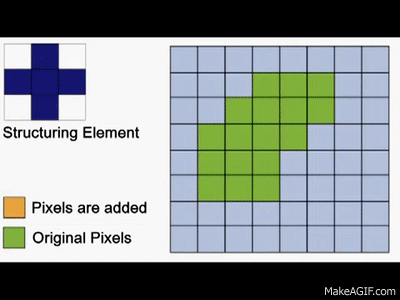

膨胀是一种形态学运算，用于扩大或加粗图像的前景区域。直观效果是它会增长对象的边界。

形式上，图像 $I$ 经过结构元素 $E$ 的膨胀是所有像素位置 $c$ 的集合，其中 $E$ 的反射平移到 $c$ 后与 $I$ 有非空交集。设 $\hat{E}$ 是 $E$ 关于其原点的反射。则膨胀定义为：

I \oplus E = \{ c \mid \hat{E}_c \cap I \neq \emptyset \}

(5)

这意味着，如果将结构元素的原点放置在某个像素上时，它与输入图像中的至少一个前景像素重叠，则输出图像中的该像素被设置为1。此过程有效地扩展了图像中的对象。膨胀对于填充小间隙和连接不相交的对象很有用。

在小图像 I 上使用结构元素 E_c 进行膨胀的示例（原点 c 位于中心，用蓝点表示）。 — Figure 10:在小图像 $I$ 上使用结构元素 $E_c$ 进行膨胀的示例（原点 $c$ 位于中心，用蓝点表示）。

结构元素通常用矩阵描述。因此，Figure 10 中的结构元素写作：

E = \begin{pmatrix} 0 & 1 & 0 \\ 1 & 1 & 1 \\ 0 & 1 & 0 \\ \end{pmatrix}.

(6)

注意，该矩阵不考虑围绕 $E$ 主体的零像素。

膨胀具有以下性质：

膨胀是二元运算，且不是线性的。因此，它不能表示为线性的数学算子卷积。
膨胀是可结合的，即两个连续膨胀的应用可以按任何顺序进行：
$(I \oplus E_1 ) \oplus E_2 = (I \oplus E_2) \oplus E_1 = I \oplus (E_1 \oplus E_2)$
(7)
（这里，下标1和2表示两个不同的结构元素。）
膨胀是单调运算，因为包含关系被保留：
$I_1 \subseteq I_2 \quad\Rightarrow\quad I_1 \oplus E_c \subseteq I_2 \oplus E_c$
(8)

腐蚀¶

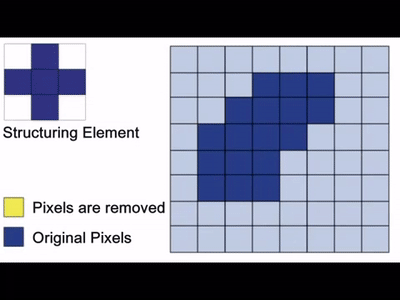

腐蚀是膨胀的对偶运算。它收缩或细化图像的前景区域，有效地腐蚀对象的边界。

图像 $I$ 经过结构元素 $E$ 的腐蚀是所有像素位置 $c$ 的集合，其中平移到 $c$ 的结构元素 $E$ 完全包含在 $I$ 中。

I \ominus E = \{ c \mid E_c \subseteq I\}

(9)

只有当结构元素在某个像素居中时完全位于输入图像的前景内，输出图像中的该像素才被设置为1。此操作可移除小对象、平滑对象边界并加宽对象之间的间隙。

在小图像 I 上使用结构元素 E_c 进行腐蚀的示例（原点 c 位于中心，用蓝点表示）。 — Figure 11:在小图像 $I$ 上使用结构元素 $E_c$ 进行腐蚀的示例（原点 $c$ 位于中心，用蓝点表示）。

腐蚀具有与膨胀相似的性质：

腐蚀不能表示为卷积。
腐蚀是可结合的：
$(I \ominus E_1 ) \ominus E_2 = (I \ominus E_2) \ominus E_1 = I \ominus (E_1 \oplus E_2)$
(10)
注意，两次连续腐蚀的结果等效于一次腐蚀，其结构元素是前两个结构元素的膨胀。
腐蚀是单调运算：
$I_1 \subseteq I_2 \quad\Rightarrow\quad I_1 \ominus E \subseteq I_2 \ominus E$
(11)

对偶性¶

膨胀和腐蚀是对偶算子。将背景视为主体，主体视为背景（即通过处理图像的补集），膨胀会转换成腐蚀，反之亦然：

I^\mathrm{c} \ominus E = (I \oplus E)^\mathrm{c} \\ I^\mathrm{c} \oplus E = (I \ominus E)^\mathrm{c}

(12)

import numpy as np
import matplotlib.pyplot as plt
from skimage.morphology import dilation, erosion, disk
from skimage.draw import rectangle, circle_perimeter

# 创建一个包含不同形状的示例二值图像
image = np.zeros((100, 100), dtype=np.uint8)
rr, cc = rectangle(start=(10, 10), end=(40, 50), shape=image.shape)
image[rr, cc] = 1
rr, cc = rectangle(start=(50, 60), end=(80, 80), shape=image.shape)
image[rr, cc] = 1
rr, cc = circle_perimeter(60, 25, 10)
image[rr, cc] = 1
image[90, 90] = 1 # 添加一个小的孤立点

# 定义一个结构元素
selem = disk(5)

# 执行膨胀和腐蚀
dilated_image = dilation(image, selem)
eroded_image = erosion(image, selem)

# 绘图
fig, axes = plt.subplots(1, 3, figsize=(15, 7))
ax = axes.ravel()

ax[0].imshow(image, cmap='gray_r', interpolation='nearest')
ax[0].set_title('原始图像')

ax[1].imshow(dilated_image, cmap='gray_r', interpolation='nearest')
ax[1].set_title('膨胀图像')

ax[2].imshow(eroded_image, cmap='gray_r', interpolation='nearest')
ax[2].set_title('腐蚀图像')

for a in ax:
    a.axis('off')

plt.show()

基本算子的组合¶

开运算¶

开运算是另一个基本的形态学过程。它被定义为先进行腐蚀，然后进行膨胀，两次操作使用相同的结构元素。

开运算的主要效果是移除小的前景对象（通常被认为是噪声），并断开较大对象之间的细微连接或狭窄部分。它倾向于从内部平滑对象的轮廓。开运算的一个关键性质是它是幂等的，这意味着多次应用该操作不会产生超出第一次应用的效果。

I \circ E = (I \ominus E) \oplus E

(13)

在小图像 I 上使用结构元素 E_c 进行开运算的示例（原点 c 位于中心，用蓝点表示）。 — Figure 12:在小图像 $I$ 上使用结构元素 $E_c$ 进行开运算的示例（原点 $c$ 位于中心，用蓝点表示）。

开运算是幂等运算，也就是说，应用两次相同的开运算与只应用一次的结果相同：

(I \circ E) \circ E = I \circ E

(14)

闭运算¶

闭运算是开运算的对偶。它包括先进行膨胀，然后进行腐蚀，同样使用相同的结构元素。

闭运算用于填充前景对象中的小孔，并通过填充它们之间的小间隙来连接附近的对象。它倾向于从外部平滑对象的轮廓。与开运算一样，闭运算也是幂等的。

I \bullet E = (I \oplus E) \ominus E

(15)

在小图像 I 上使用结构元素 E_c 进行闭运算的示例（原点 c 位于中心，用蓝点表示）。 — Figure 13:在小图像 $I$ 上使用结构元素 $E_c$ 进行闭运算的示例（原点 $c$ 位于中心，用蓝点表示）。

与开运算类似，闭运算是幂等运算：

(I \bullet E) \bullet E = I \bullet E

(16)

import numpy as np
import matplotlib.pyplot as plt
from skimage.morphology import opening, closing, disk

# 创建一个带有噪声和间隙的示例二值图像
image = np.zeros((100, 100), dtype=np.uint8)
image[10:90, 20:30] = 1  # 一条垂直线
image[10:20, 20:80] = 1  # 一条水平线
image[45:55, 20:80] = 0  # 在垂直线中创建一个间隙
image[10, 70] = 1; image[12, 72] = 1; image[9, 68] = 1 # 添加一些噪声像素

# 在水平线中创建一个孔洞
image[12:18, 40:60] = 0

# 定义一个结构元素
selem = disk(3)

# 执行开运算和闭运算
opened_image = opening(image, selem)
closed_image = closing(image, selem)

# 绘图
fig, axes = plt.subplots(1, 3, figsize=(15, 7))
ax = axes.ravel()

ax[0].imshow(image, cmap='gray_r', interpolation='nearest')
ax[0].set_title('原始图像')

ax[1].imshow(opened_image, cmap='gray_r', interpolation='nearest')
ax[1].set_title('开运算图像')

ax[2].imshow(closed_image, cmap='gray_r', interpolation='nearest')
ax[2].set_title('闭运算图像')

for a in ax:
    a.axis('off')

plt.show()
